板金加工の曲げ加工とはどのようなもの？依頼前に知りたい基礎知識
コラム
板金加工における「曲げ加工」は、装置カバーや制御盤、ブラケットなど、さまざまな製品形状を実現するために欠かせない工程です。
曲げ加工は一見シンプルに見えるものの、板厚や材質、加工方法によって仕上がりや品質が大きく変わります。
この記事では、曲げ加工の基本や仕組み、種類、依頼前に押さえておきたいポイントについて解説します。
ぜひ最後までお読みください。
板金加工の「曲げ」とは？
板金の曲げ加工は、金属の板に力を加えて角度や形状を作る工程です。
見た目はシンプルですが、加工方法や条件によって仕上がりは大きく変わります。
ここではまず、曲げ加工の基本と、どのような形や材料に対応できるのかを整理します。
板金の「曲げ加工」とは何か
曲げ加工とは、平らな金属板に圧力を加えて、折り曲げたり角度をつけたりする加工方法のことを指します。切断や穴あけといった工程とは異なり、材料を削らずに形状を変えるのが特徴です。
この加工によって、1枚の板から立体的な形状を作ることができるため、部品点数の削減や強度向上につながります。
また、溶接を減らせるケースも多く、コストや加工時間の削減にもつながる点が大きなメリットです。
曲げ加工でどんな形が作れるのか

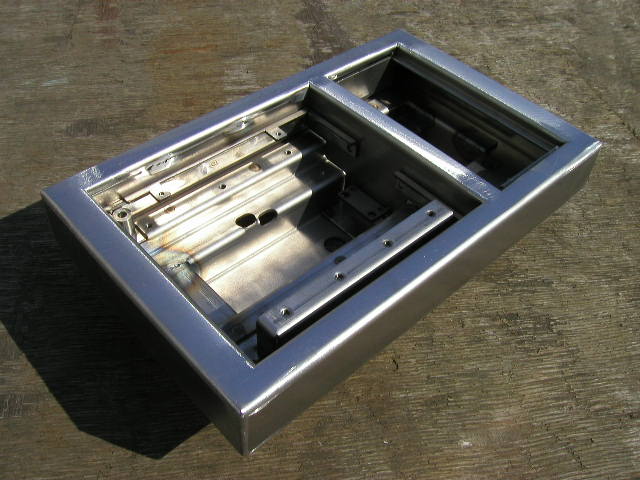

曲げ加工では、シンプルなL字形状だけでなく、コの字型や箱型、段付き形状など、さまざまな立体形状を作ることが可能です。
複数回の曲げを組み合わせることで、より複雑な形状にも対応できます。
たとえば、装置の外装カバーでは、四角い箱状にするために複数の曲げを連続して行います。また、補強を目的とした折り返しや、取り付け部を作るための段曲げなども一般的です。
ただし、すべての形状が自由に作れるわけではありません。
曲げの順番や金型の干渉、材料の性質によって制約があるため、設計段階で加工性を考慮することが重要です。
曲げ加工ができる材料
曲げ加工は多くの金属材料に対応していますが、代表的なのは鉄（スチール）・ステンレス・アルミです。
鉄は加工しやすくコストも比較的低いため、幅広い用途で使用されています。
ステンレスは耐食性に優れる一方で硬く、曲げ加工にはやや高い技術が求められます。一方、アルミは軽量で加工性が良い反面、傷がつきやすいため取り扱いに注意が必要です。
また、同じ材質でも板の厚さや硬さによって曲げやすさは変わります。
適切な条件で加工しないと、割れや変形の原因になるため、材料の選定も重要なポイントです。
曲げに使われる機械（ベンディングマシン）とは
曲げ加工の中心となる機械が「ベンディングマシン」です。
ベンディングマシンは、金属板に圧力をかけて曲げる装置で、板金加工の現場で広く使われています。
なお、「プレスブレーキ」と呼ばれる機械は、このベンディングマシンの代表的な種類にあたります。

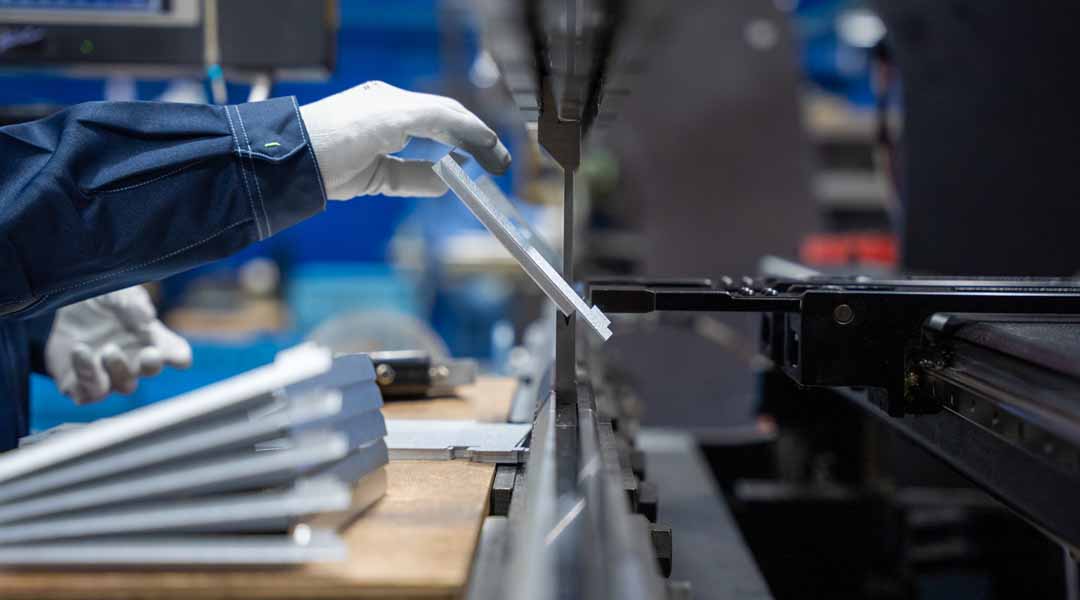

この機械は、上部に取り付けられた「パンチ」と、下部に設置された「ダイ」と呼ばれる金型を組み合わせて使用します。パンチが板を押し込むことで、ダイの形状に沿って材料が曲げられる仕組みです。
近年では、角度を高精度に制御できるNC（数値制御）やサーボ式のベンディングマシン（プレスブレーキ）も普及しており、安定した品質での加工が可能になっています。
板金加工の曲げで起こるスプリングバックとは
曲げ加工で必ず意識しておきたい現象が「スプリングバック」です。
これは、金属が元に戻ろうとする性質によって、曲げた後に角度がわずかに戻ってしまう現象を指します。
例えば、90度に曲げたつもりでも、加工後に少し開いてしまい、実際には92度程度になることがあります。
このズレを見越して、あらかじめ少し深く曲げておくなどの調整が必要になるのです。
スプリングバックの大きさは、材質や板厚、曲げ半径によって異なります。
特にステンレスのような硬い材料では影響が大きくなるため、経験やノウハウが求められます。
精度の高い製品を実現するためには、このスプリングバックを前提にした設計・加工が欠かせません。
板金加工の曲げの種類
板金加工の曲げにはいくつかの種類があり、形状や用途に応じて使い分けられています。加工方法によって対応できる形や精度、コストが変わるため、違いを理解しておくことが重要です。
ここでは代表的な曲げの種類を解説します。
型曲げ
型曲げは、ダイに板材をセットし、上からパンチで押し込むことで形状を作る基本的な曲げ加工です。
ベンディングマシンを使った代表的な方法で、板金加工の多くはこの型曲げによって行われています。
この加工の特徴は、金型の形状に沿って安定した角度や形を再現できること。
加工条件を適切に設定すれば、同じ品質の製品を繰り返し作ることができるため、試作から量産まで幅広く対応可能です。
また、製品の断面形状に応じて、V曲げ・L曲げ・U曲げなどに分類され、それぞれ適した加工方法が選ばれます。
設計段階でどの曲げ方法が適しているかを意識することで、加工のしやすさやコストにも影響してきます。
V曲げ
V曲げは、V字形の溝を持つダイを使用し、パンチで板材を押し込んで曲げる方法です。構造がシンプルで扱いやすく、最も広く使われている基本的な曲げ加工といえます。
この方法の大きな特徴は、パンチの押し込み量によって曲げ角度を調整できる点です。90度だけでなく、鋭角や鈍角にも対応できるため、さまざまな形状に柔軟に対応できます。
L曲げ
L曲げは、板材を直角に折り曲げてL字の形状を作る加工で、「押さえ曲げ」とも呼ばれます。ダイで板材をしっかり押さえた状態でパンチを当てるため、曲げ位置が安定しやすいのが特徴です。
V曲げと比べて材料のズレが起きにくく、長尺の部品や精度が求められる製品に向いています。たとえば、装置のフレームやブラケットなど、直線性や寸法精度が重要な部品でよく使われます。
一方で、加工には専用の金型や段取りが必要になる場合もあるため、V曲げよりも対応できる設備が限られることがあります。
U曲げ
U曲げは、板材をコの字（U字）に曲げる加工方法です。
複数回の曲げで形状を作ることもありますが、専用の金型を使って一度に成形する方法もあります。
この加工の特徴は、左右の立ち上がりを揃えやすく、形状のばらつきを抑えられる点です。そのため、寸法精度が求められる部品や、見た目の仕上がりが重要な製品に適しています。
ただし、形状ごとに専用の金型が必要になるケースが多く、汎用性は高くありません。また、金型干渉や曲げ順序の影響を受けやすいため、設計段階での配慮が重要になります。
フランジ成形
フランジ成形は、板の端に「立ち上がり（つば）」を作る加工です。
部品の強度を高めたり、取り付け面を作ったりする目的で行われます。
たとえば、平らな板のままだとたわみやすい場合でも、端を立ち上げることでしっかりした構造になります。
見た目の仕上がりや使い勝手にも影響するため、製品品質を左右する重要な加工の一つです。
なお、端を折り返す加工は「ヘミング」と呼ばれる別の加工になります。
送り曲げ
送り曲げは、材料を少しずつ送りながら、連続的に曲げていく加工方法です。
一般的には「ロール曲げ」や「ロール成形」と呼ばれる加工も、これに含まれます。
一度に大きく曲げるのではなく、少しずつ形を作っていくため、長い部品や緩やかなカーブを持つ形状に最適です。たとえばダクトやフレーム、レールなどでよく使われます。
注意点として、通常のプレスブレーキによる曲げとは設備や加工方法が異なるため、対応できる加工会社が限られる場合があります。
依頼前に対応可否を確認しておくと安心です。
曲げ加工で使われる金型
板金の曲げ加工では、「金型」の役割が仕上がりを大きく左右します。
ここでは、曲げ加工の基本となる2つの金型について整理します。
パンチ
パンチは、上から材料を押し込む側の金型です。
プレスブレーキの上部に取り付けられ、下降することで板金に力を加えます。
パンチの先端形状はさまざまで、鋭い形状のものから丸みのあるものまで用途に応じて使い分けられます。
たとえば、シャープな角度を出したい場合は先端が細いパンチ、材料への負担を抑えたい場合は丸みのあるパンチが使われることがあります。
このように、パンチの形状によって曲げR（内側の丸み）や仕上がりの精度が変わるため、製品に適した選定が重要です。
ダイ
ダイは、下側で材料を受ける金型です。
パンチと対になる存在で、板金はダイの溝に沿って曲げられます。
ダイにはV字型やU字型などさまざまな形状があり、溝の幅や角度によって曲げやすさや仕上がりが変わります。例えば、溝が広いダイを使うと材料への負担は減りますが、曲げの精度が出にくくなる場合があります。
そのため、板厚や材質、求められる精度に応じて、適切なダイを選ぶことが重要です。
パンチとダイの組み合わせが、最終的な品質を左右するといっても過言ではありません。
板金加工の曲げを依頼する前に確認したいこと
曲げ加工は、加工会社に任せれば自動的にうまくいくものではありません。
事前にいくつかのポイントを確認しておくことで、トラブルを防ぎ、スムーズな発注につながります。
ここでは、依頼前に押さえておきたい実務的なチェックポイントを解説しますので、依頼の際に参考にしてください。
試作や小ロットに対応してもらえるか
新規製品や開発段階では、まず試作を行うケースが多くあります。
そのため、1点からでも対応してもらえるか、小ロットでの加工が可能かを確認しておくことが重要です。
会社によっては量産を前提としている場合もあり、少量対応が難しいことも考えられます。初期段階から相談できる会社を選ぶことで、設計の改善やコスト調整もしやすいです。
納期はどのくらい対応できるか
製品開発や設備製作では、納期も重要なポイントです。どの程度のリードタイムで対応できるのか、急ぎの案件にも対応可能かを事前に確認しておくと安心です。
特に曲げ加工は、他の工程（切断や溶接など）と組み合わせることが多いため、全体のスケジュールを見据えた相談を行いましょう。
曲げ以外の加工工程もまとめて依頼できるか
曲げ加工だけでなく、切断や穴あけ、溶接など複数の工程が必要になるケースが一般的です。これらを一括で対応できる会社であれば、工程ごとのやり取りが減り、管理の手間も軽減できます。
また、一貫対応が可能な会社は、工程間のズレが少なく、品質の安定にもつながります。
対応できる材質と板厚はなにか
加工会社ごとに対応できる材質や板厚には違いがあります。
たとえば、薄板は得意でも厚板は対応できない、ステンレスは難しいといったケースもあります。
依頼したい製品の材質や板厚が対応範囲に含まれているかを事前に確認しておくことで、無駄なやり取りやトラブルを防ぐことができます。
まとめ
板金加工の曲げは、金属の板に角度や形状をつける基本的な加工であり、製品の品質や強度を左右する重要な工程です。
見た目はシンプルでも、材質や板厚、加工方法によって仕上がりは大きく変わります。
特に、スプリングバックや金型の選定、曲げの順番などは、仕上がり精度に直結するポイントです。これらを理解したうえで依頼することで、「思った通りの形にならない」といったトラブルを防ぎやすくなります。
また、加工会社を選ぶ際は、単に対応可否だけでなく、試作対応や納期、一貫対応の有無なども重要な判断基準になります。
設計段階から相談できるパートナーを選ぶことで、品質・コスト・納期のバランスが取りやすくなるでしょう。
板金加工の曲げなら穴沢製作所へお任せください

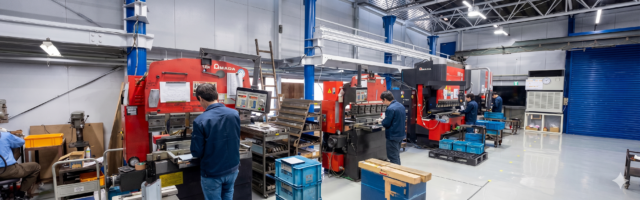

当社では、本社工場・埼玉工場それぞれにベンディングマシンを4台ずつ導入し、幅広い曲げ加工に対応しています。
鉄は最大9.0mm、ステンレス・アルミは最大5.0mmまでの板厚に対応可能です。
40年以上にわたる加工経験を活かし、工程数の多い複雑な製品でも、安定した品質で仕上げています。試作から量産まで柔軟に対応できる体制を整えているため、「まずは1点だけ試したい」といったご相談も可能です。
また、曲げ加工だけでなく、切断・溶接・組立まで一貫して対応できるため、複数工程の管理負担を軽減し、品質の安定にもつながります。
図面がある場合はもちろん、「こういう形が作りたい」といった段階からでも問題ありません。まずはお気軽にご相談ください。
