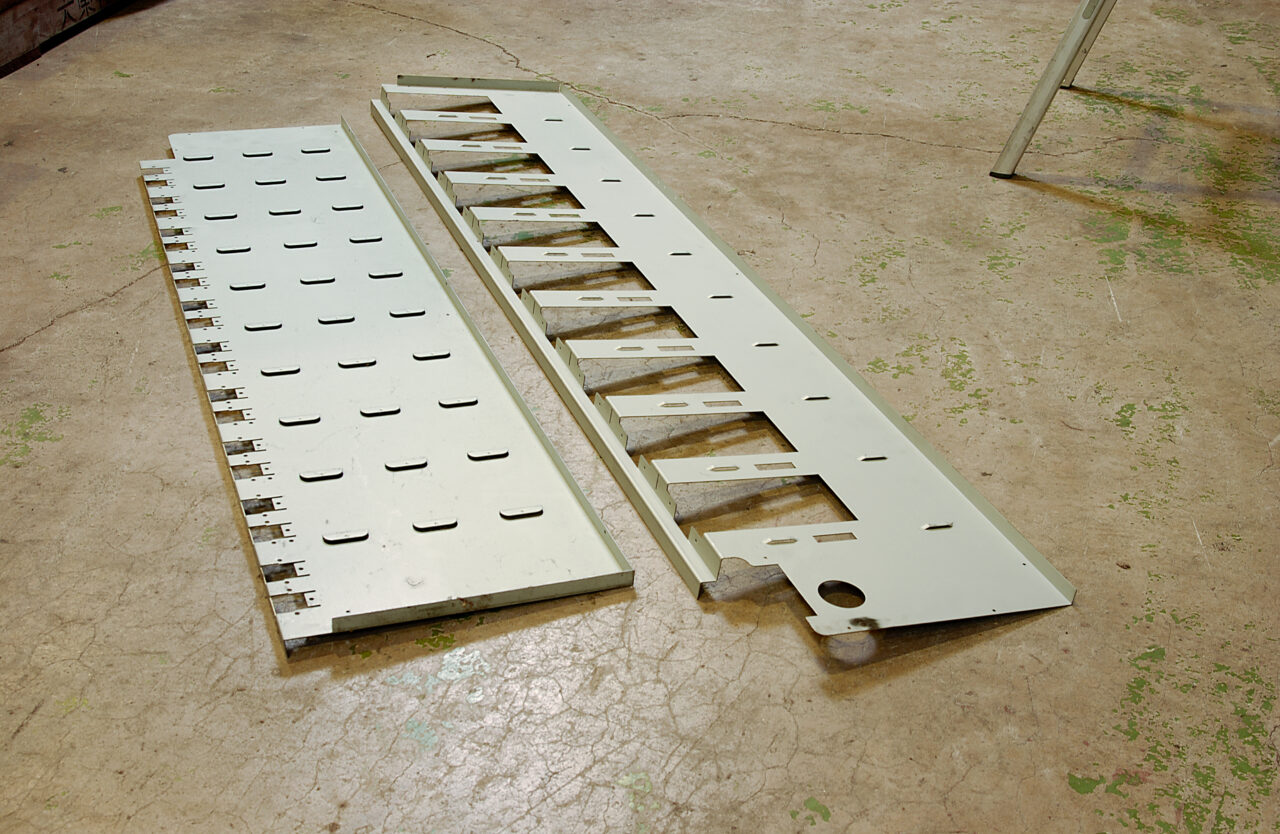

金属製のカバーや筐体、制御盤などを製作する際の工程の一つである「塗装」。
図面どおりに加工された板金に施される塗装は、見た目だけでなく耐久性や防錆性にも大きく関わります。つまり、精密板金の品質は塗装まで含めて完成するといえます。

「精密板金の塗装はどんな役割があるのか」「どのような流れで塗装まで行われるのか」「どんな塗装方法があるのか」と疑問に感じている方も多いのではないでしょうか。特に、装置や機器の外装部品を外注する場合は、加工精度だけでなく、塗装の仕上がりまで理解しておくことが重要です。

この記事では、精密板金における塗装の役割から加工の流れ、塗装方法の種類や特徴までを解説します。

これから精密板金加工の依頼を検討している方は、ぜひ参考にしてください。

精密板金とはどんな加工？

精密板金とは、金属の板を切る・曲げる・穴をあける・溶接するといった工程を組み合わせて、図面どおりの形状に仕上げる加工のことです。
一般的な板金と比べて、寸法の正確さや仕上がりの精度が強く求められる点が特徴です。

装置カバーや制御盤の筐体などは、内部部品との位置関係が厳密に決まっています。穴の位置や曲げ角度がわずかにずれるだけでも、組立に支障が出ることがあります。そのため、精密板金ではミリ単位の精度管理が欠かせません。

また、最終工程で塗装を行う場合は、下地となる板金の品質が仕上がりに直結します。精密板金と塗装は、品質の面で密接に関わっているのです。

精密板金の加工内容や、短納期・高品質を実現するためのポイントについては、以下の記事で詳しく解説しています。あわせてご覧ください。

精密板金加工とは？短納期・高品質を実現できる板金会社の選び方

精密板金から塗装までの加工の流れ

精密板金の製品は、単に「金属を曲げて終わり」ではありません。
切断や曲げで形を作り、必要に応じて溶接や組立を行い、最後に表面処理（塗装やメッキ、印刷など）で見た目や耐久性を整えて完成します。

ここでは、代表的な流れを工程順にわかりやすく整理します。

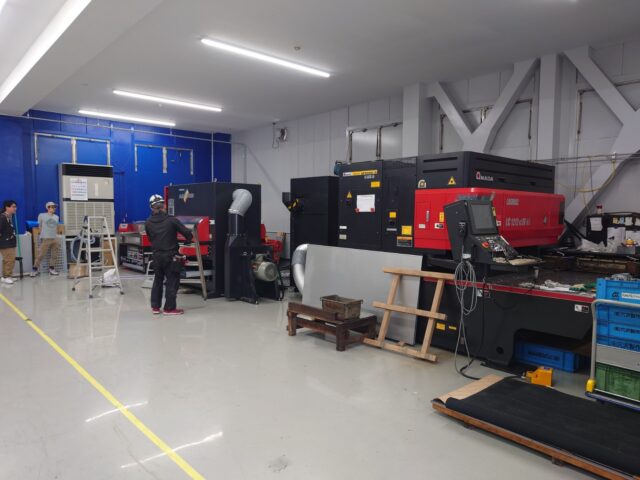

①板金加工（切断・曲げなど）

最初に行うのが、板材を図面どおりに「形にする」工程です。

レーザー加工やタレパン（パンチ）などで外形を切り出し、穴あけや切り欠き加工を行います。また、ベンダー（曲げ機）で曲げ加工をして、箱形・コの字形などの立体形状に仕上げることもあります。

ここでの寸法精度や曲げの正確さが、後の溶接や組立、塗装の品質にもつながるため、非常に重要な工程です。

②溶接

曲げだけでは作れない形状や強度が必要な場合、溶接で部品同士を接合します。
たとえば筐体の角部、ナットやスタッドなどの取り付け部品、補強材の固定などです。

主にアーク溶接やレーザー溶接で行われます。
溶接は見た目にも影響しやすい工程なので、仕上がりを意識した加工（歪みを抑える、ビードを整えるなど）が重要です。

③組立

板金部品が複数ある場合は、ねじ止め・カシメ・リベットなどで組立し、製品としての形にまとめます（ASSY組立）。

組立まで行うことで、扉の開閉や部品の干渉なども含めて確認でき、完成形をイメージしやすくなります。

④表面処理（メッキ・塗装・シルク印刷など）

最後に、表面の性質や外観を整える工程が「表面処理」です。

代表的なのがメッキや塗装、シルク印刷で、目的に応じて選ばれます。

精密板金における塗装・表面処理の役割

精密板金で製作された部品は、そのままの状態では使用環境に十分耐えられないことがあります。そこで重要になるのが、塗装や表面処理です。
塗装や表面処理は、見た目を整えるだけでなく、製品の性能や耐久性を支える大切な工程といえます。

ここでは、精密板金における塗装や表面処理の役割を解説します。

防錆と耐久性を高めるため

鉄や鋼板は、空気や湿気に触れるとサビが発生しやすい素材です。
塗装やメッキによって表面を保護することで、腐食を防ぎ、長期間安定して使用できる状態を保ちます。特に屋外や湿度の高い環境で使用する製品では、防錆対策は欠かせません。

また、塗膜を形成することでキズや衝撃から金属表面を守る効果もあります。
使用環境に合わせた処理を選ぶことが、製品寿命の延長につながるのです。

外観品質と製品価値を高めるため

装置カバーや操作パネルなどは、製品の第一印象を左右する部分です。
均一でムラのない塗装は、品質の高さを印象づけます。

さらに、シルク印刷などでロゴや注意表示を入れることで、視認性やデザイン性も向上します。

精密板金で使われる塗装の種類

精密板金における塗装は、使用環境や求められる性能によって種類を選びます。
焼付塗装にはアクリル焼付やメラミン焼付、フッ素焼付などがあり、粉体塗装も高温硬化させる塗装の一種です。

ここでは塗装の主な種類を紹介します。

焼付塗装

焼付塗装は、塗料を吹き付けた後に高温で加熱し、塗膜を硬化させる方法です。
塗料の種類によって耐久性・耐候性・耐薬品性などの特性が異なるため、用途に応じて使い分けられます。

アクリル焼付

耐候性や光沢に優れており、外観を重視する部品に適しています。
比較的耐候性が高く、屋内外でバランスの取れた性能が特徴です。

メラミン焼付

コストと性能のバランスがよく、産業機器や制御盤などに多く採用されています。
屋内向けの一般的な設備用途に向いている塗装です。

エポキシ焼付

密着性や耐薬品性に優れており、防錆性を重視する部品に適しています。
ただし、紫外線にはやや弱いため、主に屋内用途で使われます。

フッ素焼付

耐候性や耐久性が非常に高く、屋外で長期間使用する製品に適しています。
価格は高めですが、高性能な塗装として知られています。

シリコン焼付

耐熱性に優れており、熱がかかる環境で使用される部品に向いています。
特殊用途で採用されることが多い塗装です。

粉体塗装

粉体塗装は、粉状の塗料を静電気で付着させ、加熱して固める方法です。
溶剤をほとんど使わないため環境負荷が比較的低く、厚みのある丈夫な塗膜を形成できます。耐久性や防錆性を重視する筐体やフレームなどでよく使われています。

精密板金加工と塗装を一貫して行うメリット

板金加工と塗装は、それぞれ独立した工程ですが、実際には密接に関わっています。加工から仕上げまでを一貫して対応できる体制には、品質や納期の面でいくつかの利点があります。

ここでは精密板金加工と塗装を一貫して行うメリットを紹介します。

工程管理がスムーズになる

板金加工の状態を把握したうえで塗装工程へ進められるため、下地処理や塗装方法の選定が適切に行えます。
別会社へ引き渡す場合に比べ、情報の伝達ミスが起きにくく、品質のばらつきを抑えやすくなります。

傷や変形のリスクを減らせる

工程ごとに移動や輸送が発生すると、キズや歪みが生じる可能性があります。
一貫体制であれば社内で工程が完結するため、余計な移動が減り、製品へのダメージを防ぎやすくなります。

修正対応が早い

寸法や仕上がりに調整が必要になった場合でも、社内で連携してすぐに対応できます。工程間の調整がしやすいため、納期への影響を最小限に抑えられる点もメリットです。

まとめ

精密板金における塗装は、単なる仕上げ工程というだけではありません。
防錆性や耐久性、外観品質を大きく左右する重要な工程です。
板金加工の精度だけでなく、塗装まで含めてはじめて製品の品質が完成するといえます。

また、加工の流れから見ても、精密板金と塗装は密接に関わっており、それぞれの工程が適切に行われることで、安定した品質につながります。
焼付塗装や粉体塗装などの特性を理解し、用途に合った方法を選ぶことも重要です。

当社では、精密板金加工から検査まで一貫して対応しています。塗装も協力企業と連携し、対応が可能です。工程ごとの連携を強化することで、品質のばらつきを抑え、スムーズな製作を実現しています。
図面段階からのご相談にも対応でき、仕様に応じた最適な加工・塗装方法をご提案可能です。

「塗装まで含めて安心して任せたい」「一括で依頼できる会社を探している」といった方は、ぜひお気軽にご相談ください。
